1. 传感器简介

YF-COS5是我公司生产的两极型电化学型一氧化碳传感器。是直接将空气中的一氧化气体成份通过电化学反应方式转换成与一氧化碳气体浓度成线性比的电流信号。

具有体积小；零功耗；灵敏度高；气体选择性好；分辨率高；抗干扰强；长寿命的特点。

 主要用于检测一氧化碳（CO）气体，主要输出与一氧化碳浓度值成线性比的nA级电流信号。

YF-COS5传感器符合EN50291，RoHS标准。

2. 传感器基本参数：

传感器类型

电化学

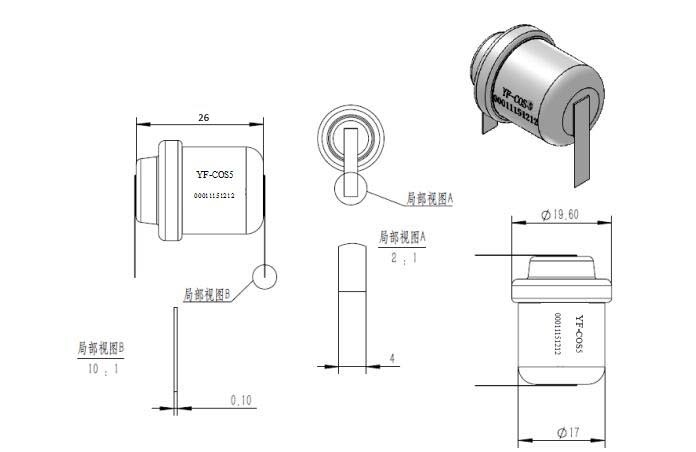

规格尺寸

φ17*25 ±0.5 mm

检测气体

一氧化碳（CO）气体

检测浓度范围

10 ~ 2000 PPM CO

CO气体分辨率

1 PPM CO

输出电流信号

1.5 ~ 2.9 nA/ppm CO

功率损耗

0 mW

工作温度

-15 ~ 60 ℃

工作湿度

0 ~ 90 %RH

使用寿命

5年

3. 传感器的输出电气特性：

 YF-COS5每个传感器对气体检测的输出电流并不是一致的，主要在1.5-2.9nA/ppmCO之间。由于传感器的输出值不一致，产品在使用时必须要经过CO气体标定后才能使用，并且经过标定过的产品，如果更换传感器，必须要重新校准（标定）一氧化碳浓度数据后才能使用。

 下列是5个样品测试的输出数据：

	YF-COS5 CO Sensor Output current

4. 环境温湿度对传感器输出的影响：

 YF-COS5传感器受到工作环境影响的主要是温度，而湿度影响较少，在低温时输出衰减较大，在-10℃时最大衰减15%，如果工作温度低于零度以下一般都要进行温度补尝。

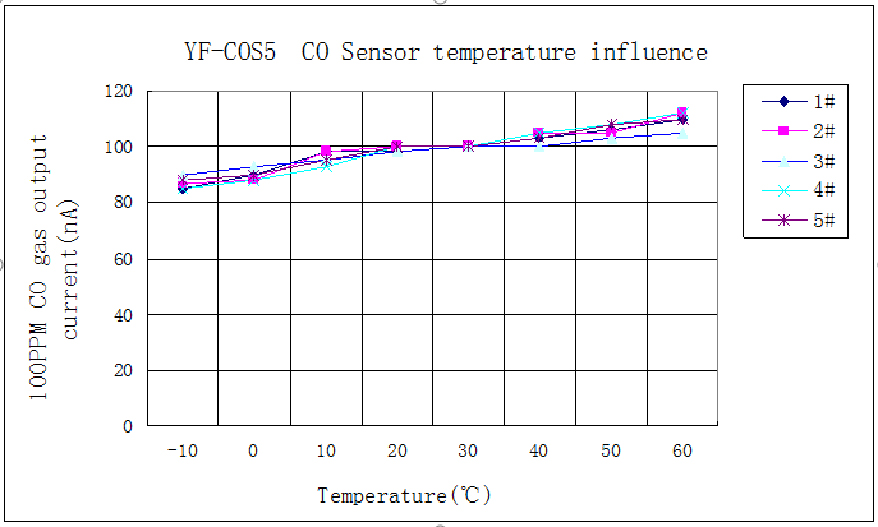

5PCS样品在100PPM的CO气体中输出的温度特性：

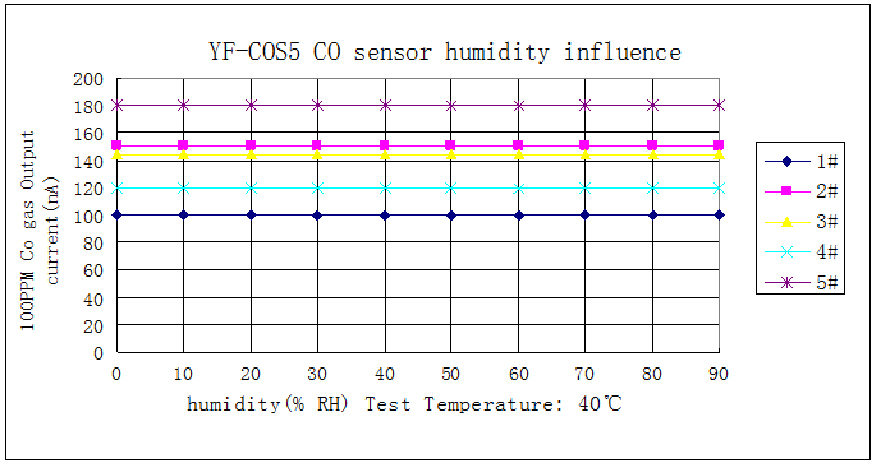

 YF-COS5 对0 ~ 90%RH湿度无影响：

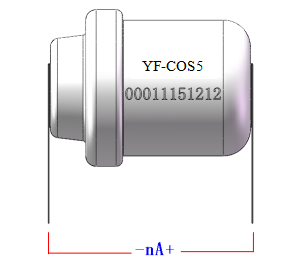

7. YF-COS5传感器的编号及生产日期识别：

YF-COS5传感器主要是使用喷墨喷码或激喷码方式打标，编码定义如下：

①型号：YF-COS2

②编码：流水码(4位 0001~9999）+生产组别号（1位）+ 日期（6位）

③型号说明：YF<厂商内部标识> - COS5 类型，电化学5型>

④编号详细说明：0001 <流水号> 1 <生产组别> 15<年份> 12<月份> 12<日期>

例如：

YF-COS5 à 电化学型CO传感器

00011151212 à 2015年12月12日1生产线生产第1个传感器。

8. 传感器的输出信号检测方法：

 YF-COS5传感器对CO气体反应后输出主要是1.5-2.nA/PPM的电流，经运算放大器放大后送入MCU的ADC中进行转换处理，在应用时。如果在传感器两端没有并接1KΩ以下的电阻时必须在传感器上加入一个结型MOS管，用于在电路断电时将传感器中贮存的电荷释放。

传感器应用电路示意图：
